Fabricantes de condensadores de laboratorio

¿Cómo optimizan los condensadores de laboratorio la transferencia de calor y la separación química en operaciones a escala industrial?

La condensación de vapor dentro de un aparato químico cerrado requiere una extracción controlada de calor a través de una capa límite conductora. Los condensadores de laboratorio sirven como intercambiadores de calor primarios en sistemas de síntesis orgánica, destilación y reflujo, convirtiendo reactivos y solventes en fase gaseosa nuevamente al estado líquido a través del contacto con superficies internas frías. El rendimiento termodinámico de estos instrumentos se basa en maximizar el área de superficie disponible para el contacto con el vapor mientras se gestiona la velocidad del fluido y se minimiza la resistencia del vapor. Cuando el vapor caliente ingresa a la cámara interna de un condensador, encuentra una pared de vidrio más fría mantenida por la circulación continua de fluido en una camisa exterior o serpentín interno. A medida que el calor latente se transfiere del vapor al refrigerante líquido, las gotas de condensado se nuclean en la pared, formando una fina película líquida que fluye hacia abajo bajo la fuerza gravitacional hacia un recipiente colector o de regreso al matraz de reacción primaria.

La tasa de transferencia de calor a través del límite del vidrio está influenciada por el espesor de la pared, la conductividad térmica del vidrio de borosilicato y las características del flujo de fluido tanto del vapor como del refrigerante. El refrigerante líquido debe ingresar por el puerto de entrada más bajo de la camisa del condensador y salir por el puerto de salida superior. Esta configuración a contracorriente mantiene el máximo diferencial de temperatura entre el vapor ascendente y el medio de enfriamiento a lo largo de toda la longitud del aparato, evitando que se produzca el equilibrio térmico cerca del punto de entrada del vapor. Mantener un gradiente de enfriamiento optimizado evita que los compuestos orgánicos volátiles escapen al sistema de escape o vacío, maximizando la eficiencia de recuperación y preservando la seguridad atmosférica dentro de las instalaciones de procesamiento químico.

Dinámica térmica y geometría de área superficial en la condensación química de vapor

El diseño físico del canal de condensación interno dicta la turbulencia y el tiempo de contacto de las moléculas de vapor contra el límite enfriado. Los diseños de tubos rectos simples ofrecen una baja resistencia al flujo de vapor, lo que es adecuado para destilaciones simples donde se requiere un movimiento rápido del fluido sin retención de fluido. Las configuraciones internas complejas, como tubos enrollados o cadenas de bulbos, interrumpen el flujo de vapor laminar, creando turbulencias localizadas que obligan a un mayor porcentaje de moléculas de gas a entrar en contacto con el límite del vidrio frío. Esta alteración mecánica aumenta significativamente el coeficiente de transferencia de calor efectivo sin aumentar la huella vertical general del conjunto de vidrio.

La capacidad de carga de vapor es otro factor crítico para prevenir inundaciones del sistema y picos de presión durante la ebullición de alto volumen. Si el vapor ingresa al condensador a una velocidad que excede la capacidad de extracción de calor de la superficie de enfriamiento, el líquido condensado no puede drenar eficientemente contra la fuerza ascendente del vapor entrante. Este fenómeno, conocido como inundación de la columna, provoca una peligrosa acumulación de presión, pérdida de pureza del fraccionamiento y un posible choque térmico en las juntas del vidrio. Los ingenieros químicos y gerentes de laboratorio deben evaluar la velocidad del vapor, los rangos de puntos de ebullición y los diferenciales de temperatura del refrigerante para hacer coincidir la escala operativa específica con la geometría interna adecuada de Condensadores de laboratorio .

Variaciones arquitectónicas de condensadores de vidrio para sistemas de reflujo y destilación

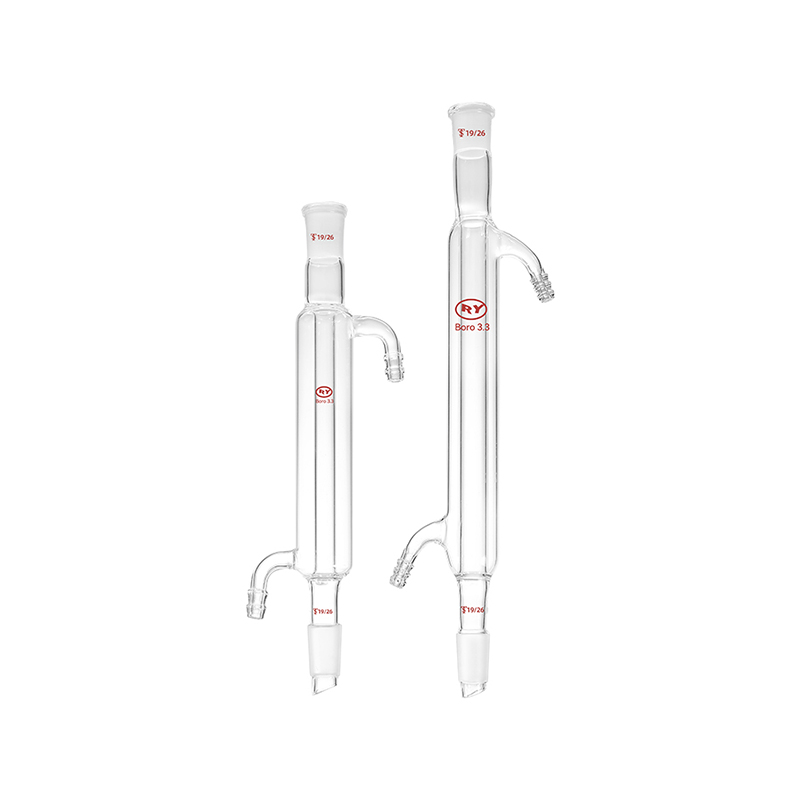

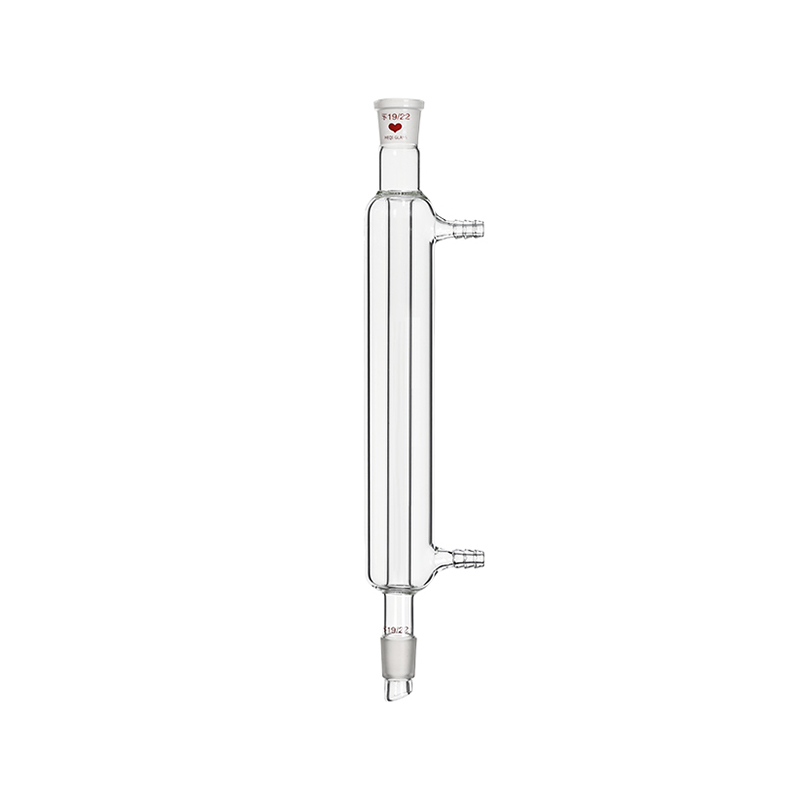

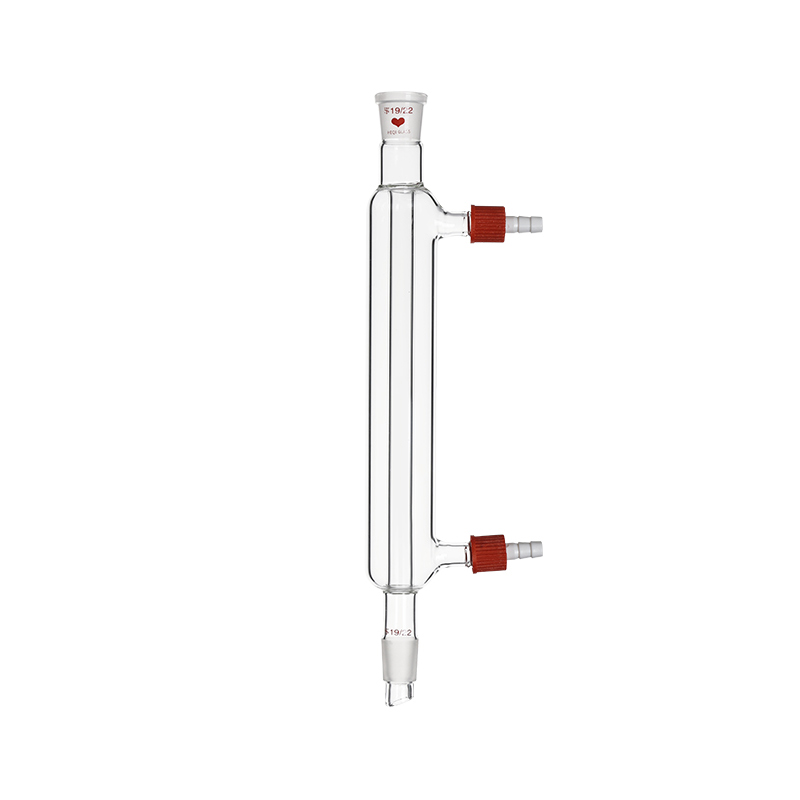

Los diferentes procesos químicos exigen variaciones arquitectónicas específicas en el diseño de condensadores de vidrio. El condensador Liebig representa el diseño clásico de tubo recto con camisa, que proporciona un camino sencillo para destilados no volátiles y una recuperación sencilla de disolventes donde son suficientes velocidades de enfriamiento moderadas. Su estructura lineal facilita una fácil limpieza y una retención mínima de líquido, lo que lo convierte en un estándar confiable para configuraciones básicas de destilación por lotes. Sin embargo, cuando se manipulan disolventes altamente volátiles o se realizan operaciones de reflujo que requieren tiempos de reacción prolongados, se requieren geometrías de superficie más avanzadas para evitar la pérdida de disolvente.

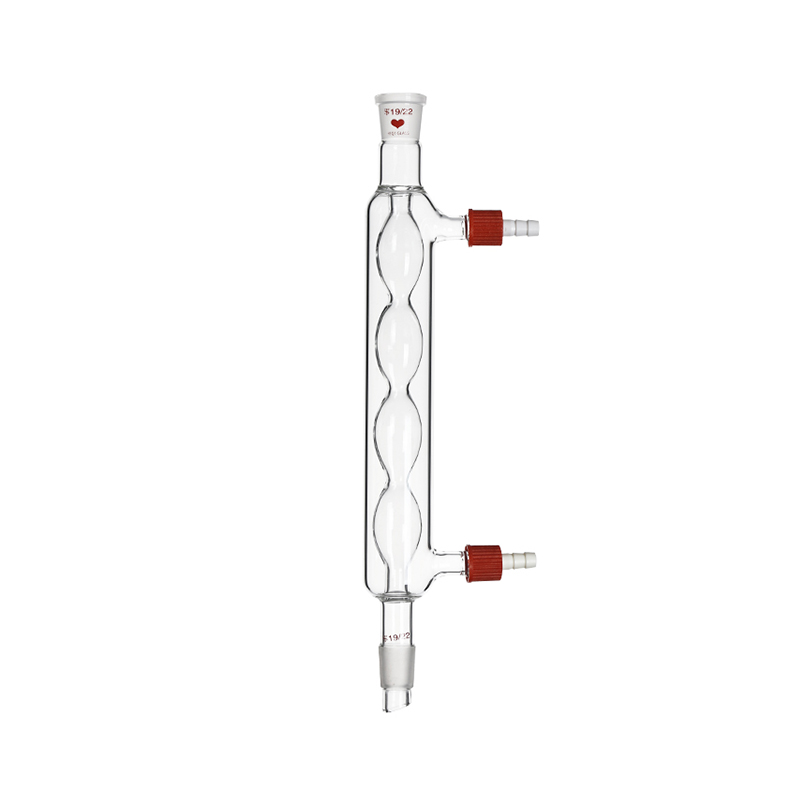

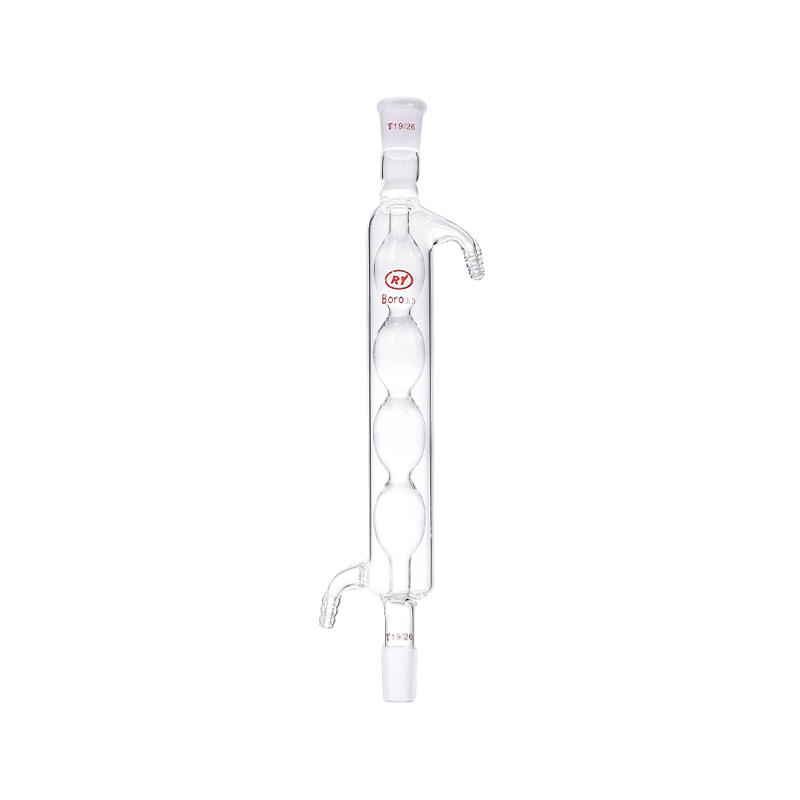

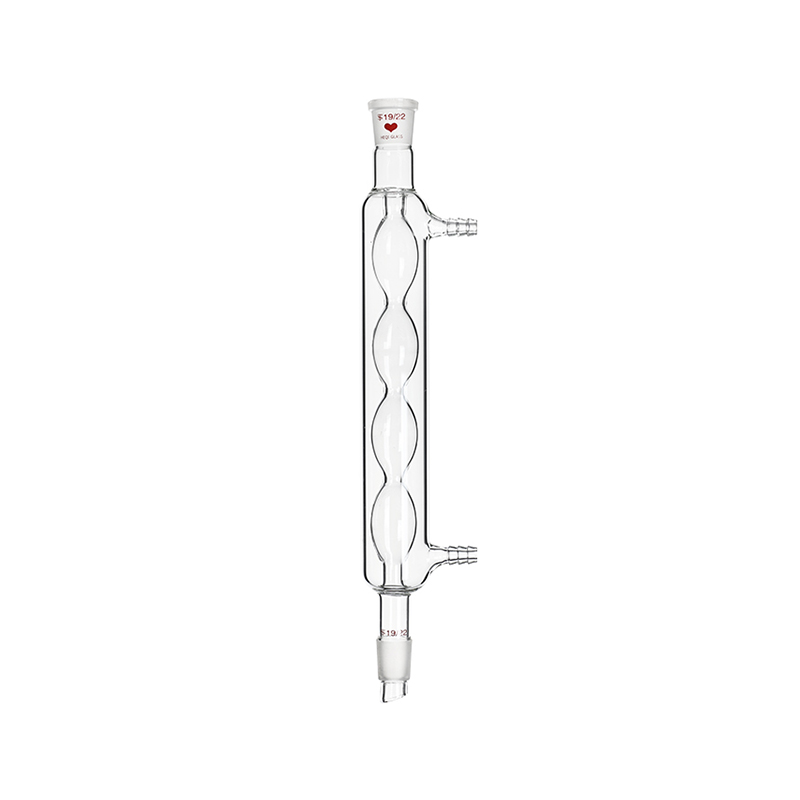

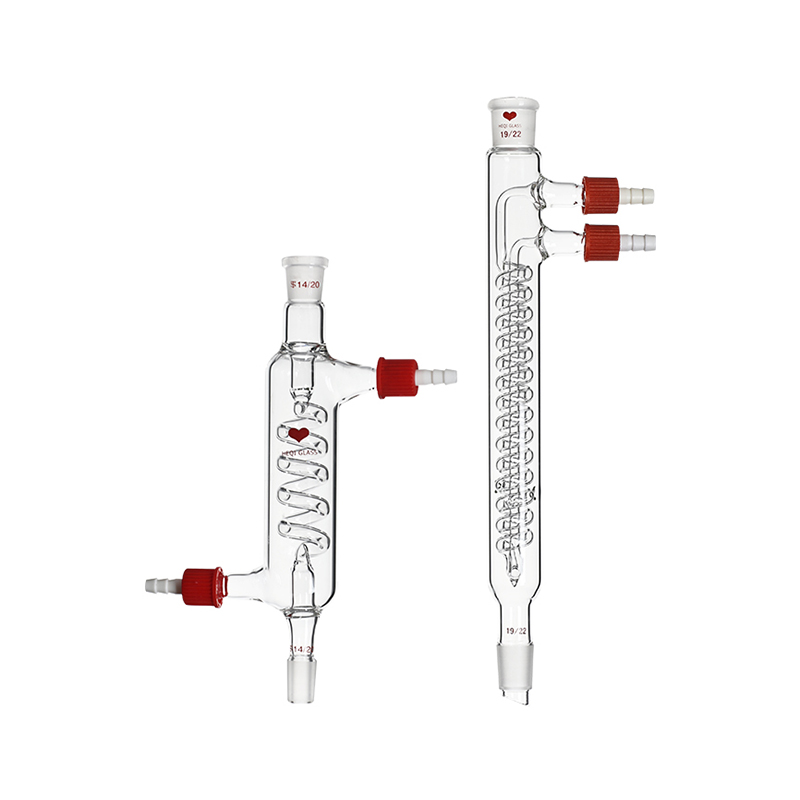

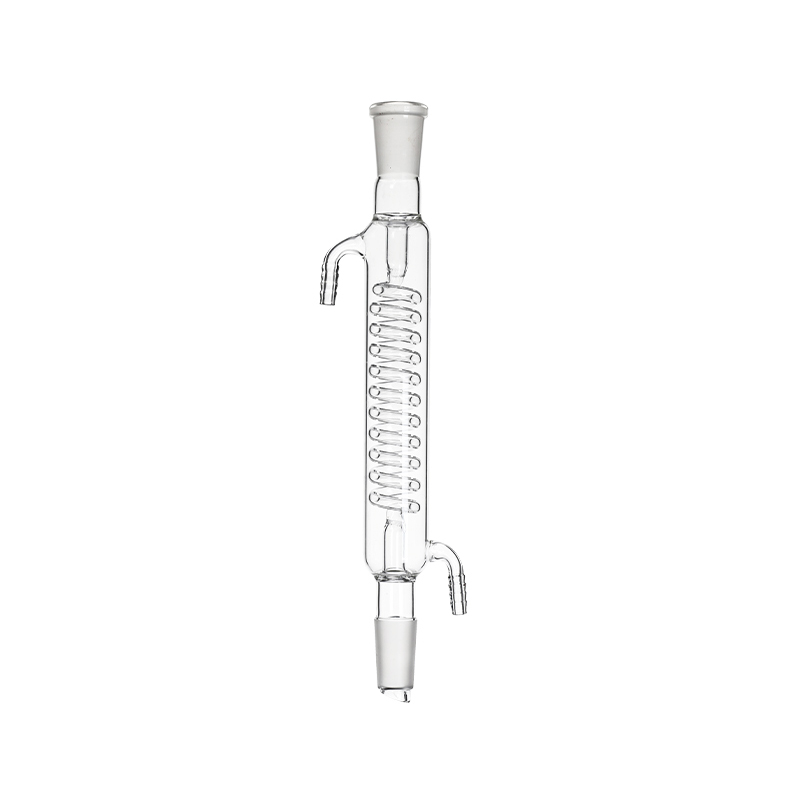

El condensador Allihn incorpora una serie de bombillas de vidrio internas que amplían la superficie disponible al tiempo que crean suaves cámaras de expansión de vapor. Este diseño se utiliza ampliamente para aplicaciones de reflujo donde el condensado líquido regresa continuamente al matraz de ebullición. Para procesos que exigen la máxima eficiencia de intercambio de calor dentro de un espacio compacto, el condensador Graham utiliza un serpentín en espiral interno a través del cual viaja el vapor, rodeado por el refrigerante que circula en la camisa exterior. Por el contrario, el condensador Dimroth cuenta con un serpentín de enfriamiento interno a través del cual fluye el refrigerante, mientras que el vapor se mueve a través de la cámara de la camisa exterior. La configuración Dimroth es particularmente eficaz para reflujo de alto rendimiento porque se forma condensado en la superficie exterior del serpentín interno, que gotea directamente desde el centro del aparato sin formar puentes a través de las paredes exteriores ni obstruir el vapor entrante.

Excelencia en fabricación de una fábrica de condensadores de laboratorio establecida

La producción de equipos de vidrio químico capaces de soportar exigentes flujos de trabajo industriales y de laboratorio requiere una infraestructura de fabricación y controles de materiales avanzados. Cristalería Co., Ltd. de Shanghai Heqi aporta una amplia experiencia técnica a la producción de instrumentos de vidrio estandarizados. Fundada en marzo de 2002, la empresa opera como una destacada Fabricantes de condensadores de laboratorio de China y Fábrica de Condensadores de Laboratorio. A lo largo de los años, la empresa ha establecido bases de producción modernas en regiones industriales clave, incluidas Songjiang, Chengdu, Jiaxing y Yancheng. Al integrar ingeniería mecánica, artesanía especializada en vidrio y prácticas de gestión modernas, la empresa pasó del soplado de vidrio manual tradicional a líneas de producción industriales mecanizadas y semimecanizadas, lo que redujo significativamente los costos unitarios y mejoró la precisión dimensional y la consistencia estructural.

El control de calidad en la fabricación de condensadores de vidrio se centra en mantener un espesor de pared uniforme y eliminar la tensión mecánica interna inducida durante el conformado en caliente. Shanghai Heqi Glassware Co., Ltd. utiliza maquinaria de torno de vidrio automatizada y hornos de recocido controlados por computadora para garantizar que cada junta de vidrio esmerilado, brazo lateral y bobina interna cumpla con estrictas tolerancias dimensionales. Para cumplir con su compromiso de servicio principal de que usted haga una llamada, nosotros nos encargamos del resto, la empresa complementa su línea de productos manufacturados suministrando instrumentos de vidrio, consumibles de laboratorio y equipos experimentales de alta calidad de marcas líderes nacionales y globales. A través de importantes reservas de inventario, logística de distribución rápida y soporte técnico completo, la empresa actúa como socio operativo integral para laboratorios analíticos, instituciones educativas y centros de investigación industrial.

Análisis comparativo de geometrías de condensadores de vidrio en química de procesos

Para ayudar a los gerentes de adquisiciones de las instalaciones y a los químicos principales a especificar el material de vidrio adecuado para los flujos de trabajo de síntesis y purificación, la siguiente tabla detalla las características clave de rendimiento y el alcance operativo práctico de los principales diseños de condensadores.

¿Por qué los condensadores de laboratorio diseñados con precisión son fundamentales para la destilación y síntesis a escala piloto?

La ampliación de las reacciones químicas desde la investigación de laboratorio hasta la producción en plantas piloto presenta importantes desafíos físicos con respecto a la eficiencia de la transferencia de calor, la estabilidad mecánica y la seguridad del sistema. A medida que los volúmenes de reacción se expanden de mililitros a decenas de litros, la relación volumen-área superficial cambia drásticamente, lo que impone mayores exigencias a los aparatos secundarios de eliminación de calor. Los condensadores de laboratorio diseñados con precisión sirven como barreras críticas de control térmico en conjuntos de síntesis a escala piloto, asegurando que las corrientes de vapor energético generadas por reactores de vidrio de gran volumen o evaporadores industriales se condensen completamente antes de llegar a las bombas de vacío o a los cabezales de escape del proceso.

En entornos a escala piloto, los condensadores de vidrio deben interactuar perfectamente con estructuras de soporte complejas, sensores de temperatura electrónicos, agitadores motorizados y sistemas de dosificación de líquidos. Una falla en la integridad estructural del condensador o en el sellado de las juntas puede resultar en fugas químicas peligrosas, contaminación del producto o colapso catastrófico del vacío. Por lo tanto, los componentes de vidrio industrial se fabrican a partir de vidrio de borosilicato tres punto tres de alta pureza, un material caracterizado por un coeficiente de expansión térmica extremadamente bajo, alta resistencia al ataque de ácidos y solventes y una claridad mecánica excepcional para la observación física del proceso.

Integración de componentes de vidrio personalizados con equipos de reacción a escala piloto

La química a escala piloto se basa en configuraciones de equipos modulares que se pueden adaptar rápidamente para síntesis personalizada, extracción de disolventes o separación fraccionada. Las plantas de reacción de vidrio a gran escala utilizan cabezales de recipientes encamisados ​​equipados con cubiertas de vidrio de múltiples puertos que admiten divisores de reflujo, embudos de adición de líquidos, separadores de fases y condensadores verticales de alta resistencia. Al seleccionar componentes para estos conjuntos grandes, la carga mecánica en uniones cónicas estándar y conexiones de bridas esféricas se convierte en una preocupación principal de ingeniería. Los pesados ​​condensadores de vidrio llenos de fluido refrigerante en circulación ejercen importantes fuerzas en voladizo que deben compensarse mediante rejillas de soporte metálicas especializadas y acoplamientos de PTFE que alivian la tensión.

Con frecuencia se requiere la personalización de los componentes de vidrio para optimizar las rutas de fluidos dentro de diseños de instalaciones únicos. Es posible que la cristalería de catálogo estándar no se ajuste a las limitaciones de espacio superiores existentes o a las ubicaciones de colectores de circulación especializados. Un fabricante especializado de condensadores de laboratorio trabaja directamente con ingenieros de procesos para modificar los ángulos de los puertos, ampliar las áreas de superficie del serpentín interno, incorporar camisas de enfriamiento duales o integrar pozos de sensores de temperatura localizados. Estas adaptaciones personalizadas garantizan que el flujo de fluido permanezca sin obstrucciones, que las caídas de presión se minimicen en los trenes de destilación de alto vacío y que el condensado líquido drene limpiamente hacia los recipientes de proceso sin estancamiento.

Estándares de integridad de materiales y fabricación mecánica en sistemas de alto vacío

Operar procesos de destilación química a presión reducida altera el comportamiento de ebullición de las mezclas, lo que permite la separación térmica de compuestos sensibles a la temperatura a temperaturas operativas más bajas. La destilación al vacío impone severas exigencias físicas a la integridad estructural de los instrumentos de vidrio. En condiciones de vacío profundo, cualquier desequilibrio de presión atmosférica, rayado microscópico de la superficie o microfractura dentro de la pared de vidrio puede iniciar la concentración de tensiones estructurales. En consecuencia, los condensadores de vidrio destinados al servicio de vacío se someten a rigurosos análisis de tensión utilizando polariscopios de luz polarizada para verificar el alivio completo de la tensión durante la fase de recocido posterior a la fabricación.

Las juntas de vidrio esmeriladas de precisión representan otro punto crítico de confiabilidad mecánica en los sistemas de vacío. Las juntas cónicas estándar, como las de tamaño veinticuatro cuarenta o veintinueve treinta y dos, deben exhibir una redondez geométrica y una superficie lisa casi perfectas para mantener sellos herméticos sin una aplicación excesiva de grasa para juntas, que puede contaminar los productos de reacción puros. Las plantas de vidrio industriales modernas utilizan equipos de rectificado CNC automatizados para producir superficies de juntas esmeriladas uniformes que se adaptan a manguitos de fluoropolímero sin grasa o sellos de junta tórica de precisión. Estas conexiones sin fugas evitan la entrada de aire, mantienen una profundidad de vacío estable y garantizan un control preciso de la temperatura durante toda la recolección de fracciones volátiles.

I+D avanzada y fabricación personalizada de un fabricante dedicado de condensadores de laboratorio

La fabricación química compleja y el desarrollo farmacéutico requieren socios de equipos capaces de ir más allá de la simple distribución de componentes para ofrecer soluciones de procesos totalmente integradas. Shanghai Heqi Glassware Co., Ltd. ha ampliado sus capacidades tecnológicas reuniendo un equipo especializado de I+D compuesto por especialistas senior en I+D químico, diseño y procesamiento mecánico e ingeniería de control electrónico. Para respaldar la fabricación avanzada y la fabricación de equipos personalizados, la empresa estableció tres talleres industriales especializados dedicados al soplado técnico de vidrio, el trabajo con metales y el ensamblaje de equipos finales.

Estas instalaciones de producción integrada fabrican una cartera completa de equipos a pequeña escala y a escala piloto, incluidos reactores de vidrio con camisa, evaporadores rotatorios, sistemas de destilación fraccionada, baños de circulación de alta y baja temperatura, bombas de vacío industriales, agitadores suspendidos e instrumentos analíticos UV. Aprovechando sus capacidades internas en diseño conceptual, mecanizado de precisión y fabricación de componentes de vidrio personalizados, Shanghai Heqi Glassware Co., Ltd. actualiza continuamente las métricas de calidad del producto y los estándares de prestación de servicios. Al ofrecer soporte de ingeniería directo y diseños de equipos personalizados, la empresa ofrece soluciones técnicas personalizadas para empresas de química fina, laboratorios de síntesis farmacéutica e institutos de investigación avanzada a nivel mundial.

Preguntas frecuentes:

¿Cuáles son los principales criterios para seleccionar entre un condensador Liebig y un condensador Dimroth para reflujo orgánico continuo?

La elección entre un condensador Liebig y Dimroth para reflujo continuo depende principalmente del volumen de vapor, el punto de ebullición del disolvente y la eficiencia de extracción térmica requerida. El condensador Liebig consta de un tubo interior recto simple enfriado por una camisa de agua exterior. Si bien es eficaz para la destilación simple descendente de líquidos de alto punto de ebullición, su superficie limitada lo hace ineficiente para el reflujo vertical donde los vapores de alta velocidad pueden pasar fácilmente por la pared fría y escapar a la atmósfera. El condensador Dimroth contiene un serpentín interno de doble espiral a través del cual fluye el refrigerante, rodeado por la corriente de vapor en el cuerpo principal. Esta geometría presenta una superficie sustancialmente mayor a la corriente de vapor y crea turbulencia térmica interna. El condensado se forma directamente en el serpentín central y gotea de regreso al centro del matraz de ebullición, evitando que el líquido se forme puentes a lo largo de las paredes de la junta de vidrio esmerilado. Para la síntesis orgánica continua que involucra solventes volátiles, el condensador Dimroth proporciona una eficiencia de intercambio de calor muy superior y previene la pérdida de solvente de manera mucho más efectiva que un diseño de Liebig.

¿Cómo afecta la dirección del flujo de fluido al rendimiento de la transferencia de calor cuando se conecta agua de refrigeración a un condensador de vidrio?

El líquido refrigerante siempre debe entrar por el puerto de conexión más bajo de un condensador de vidrio y salir por el puerto de conexión más alto. Esta orientación del flujo de abajo hacia arriba garantiza que la camisa de enfriamiento permanezca completamente llena de líquido en todo momento, purgando las burbujas de aire atrapadas que de otro modo crearían puntos calientes sin enfriar en la superficie del vidrio. Además, el recorrido del fluido de abajo hacia arriba establece un perfil de intercambio de calor a contracorriente en relación con el flujo descendente de condensado y el movimiento ascendente de vapor caliente. A medida que el vapor caliente asciende a través del aparato, encuentra temperaturas de camisa cada vez más frías, manteniendo un gradiente térmico constante a lo largo de toda la longitud del instrumento. La conexión de las mangueras de fluido al revés, con el refrigerante ingresando desde la parte superior, hace que el fluido caiga rápidamente en cascada por la camisa bajo gravedad sin llenar todo el volumen, lo que reduce drásticamente la eficiencia de enfriamiento y corre el riesgo de sufrir un choque térmico en la estructura de vidrio.

¿Qué prácticas de mantenimiento preventivo protegen a los condensadores de vidrio del choque térmico y la incrustación interna?

Para ampliar la vida operativa de los condensadores de vidrio se requiere una atención sistemática a los límites de temperatura, la pureza del fluido y la manipulación física. El choque térmico ocurre cuando el vidrio experimenta cambios rápidos de temperatura localizados más allá de la tolerancia del material. Para evitar el agrietamiento térmico, los operadores nunca deben introducir refrigerante helado en un condensador seco que ya esté expuesto al vapor caliente, ni tampoco deben aplicar vapor a alta temperatura a un cuerpo de vidrio frío. El flujo de refrigerante debe iniciarse antes de calentar el matraz de reacción. Además, el agua dura utilizada en los sistemas de enfriamiento de circuito abierto puede depositar incrustaciones de calcio y minerales dentro de la estrecha camisa de enfriamiento, lo que reduce la eficiencia de la transferencia de calor y restringe el flujo de fluido con el tiempo. El lavado periódico de las camisas internas con una solución ácida diluida suave disuelve los depósitos minerales sin dañar la matriz de vidrio de borosilicato. Enjuague bien la chaqueta con agua destilada después de la limpieza con ácido para eliminar los iones residuales.

¿Cuáles son las ventajas mecánicas del vidrio de borosilicato tres punto tres en la fabricación de cristalería para destilación a escala piloto?

El vidrio de borosilicato tres punto tres es el material estándar de la industria para aparatos químicos a escala piloto debido a su excepcional resistencia química, alta resistencia térmica y estabilidad mecánica. Esta formulación de vidrio contiene altas proporciones de sílice y trióxido de boro, lo que da como resultado un coeficiente de expansión térmica extraordinariamente bajo de aproximadamente tres punto tres veces diez elevado a la sexta potencia negativa por Kelvin. Este comportamiento de expansión mínima permite que los componentes de vidrio a gran escala soporten cambios severos de temperatura sin desarrollar tensión térmica interna. Químicamente, el vidrio de borosilicato es prácticamente inerte al agua, soluciones salinas neutras, disolventes orgánicos y ácidos fuertes, con la excepción del ácido fluorhídrico, el ácido fosfórico concentrado a temperaturas elevadas y los álcalis cáusticos fuertes. Su transparencia óptica permite a los químicos de procesos monitorear visualmente la formación de películas líquidas, los cambios de color, el vigor de ebullición y la separación de fases dentro del aparato en tiempo real.

¿Cómo los tamaños de juntas de vidrio esmerilado personalizados y las conexiones de bridas de vidrio respaldan el funcionamiento de vacío sin fugas?

Mantener condiciones de vacío profundo en equipos de separación química requiere tolerancias geométricas precisas en todas las interfaces de conexión de vidrio. Las juntas de vidrio esmerilado cónicas estándar se basan en un ángulo cónico preciso de uno a diez que crea un ajuste de interferencia apretado cuando se acoplan. En aplicaciones de vacío, las superficies de las juntas esmeriladas CNC de precisión garantizan un contacto uniforme en toda el área del suelo, evitando microcanales a través de los cuales el aire atmosférico puede filtrarse al espacio del proceso. Para condensadores de escala piloto más grandes donde los diámetros de las juntas superan los cincuenta milímetros, las bridas de vidrio planas o esféricas con juntas de fluoropolímero y abrazaderas de acero inoxidable de liberación rápida reemplazan las juntas cónicas estándar. Las conexiones de brida distribuyen la fuerza de sujeción mecánica de manera uniforme alrededor del perímetro de la interfaz de vidrio, evitando el agrietamiento por tensión causado por la unión de las juntas y al mismo tiempo proporcionando un sellado al vacío superior bajo cargas estructurales pesadas.

¿Qué factores determinan la capacidad máxima de manejo de vapor de un condensador de vidrio antes de que se produzca la inundación de la columna?

La capacidad máxima de vapor está determinada por el área de la sección transversal interna de la vía de vapor, el área de superficie del límite de enfriamiento, el diferencial de temperatura entre el vapor y el refrigerante y la tasa de drenaje del fluido del condensado. La inundación de la columna ocurre cuando el volumen de vapor ascendente genera suficiente fuerza cinética para bloquear el flujo gravitacional descendente del condensado líquido, lo que hace que el líquido se acumule dentro del cuerpo del condensador. Para evitar inundaciones, los ingenieros de las instalaciones deben calcular las tasas esperadas de generación de vapor basándose en la entrada de energía del manto calefactor y la entalpía de vaporización del solvente. Si la generación de vapor excede la capacidad de drenaje hidráulico de un diseño de junta o serpentín determinado, los operadores deben realizar la transición a un tamaño de junta más grande, cambiar a una geometría interna de menor resistencia, como un diseño Dimroth, o reducir la entrada de energía térmica al matraz del hervidor.
